НАЗНАЧЕНИЕ

Система контроля задраивания дверей и люков принимает участие в мероприятиях борьбы за живучесть корабля и предназначена для автоматизированного контроля задраивания водогазонепроницаемых и противопожарных дверей и люков, расположенных внутри корпуса корабля и выходящих на верхнюю палубу.

Система используется для контроля задраивания дверей и люков противопожарных зон, водонепроницаемых отсеков и зон коллективной защиты.

Система контроля задраивания дверей предназначена для:

• автоматизированного контроля задраивания дверей и люков противопожарных зон, водонепроницаемых и противопожарных дверей и люков
• формирования тревожных сообщений в случае срабатывания датчиков задраивания
• ведения электронного журнала о времени срабатывании датчиков, а также информации об охраняемом помещении
• выдачи тревожных сообщений в смежные системы



СТРУКТУРИРОВАННОЕ ПРЕДСТАВЛЕНИЕ В СОСТАВЕ ОБЪЕКТА





ПРИМЕНЕНИЕ

• корабли и суда



ПРИМЕНЕНИЕ

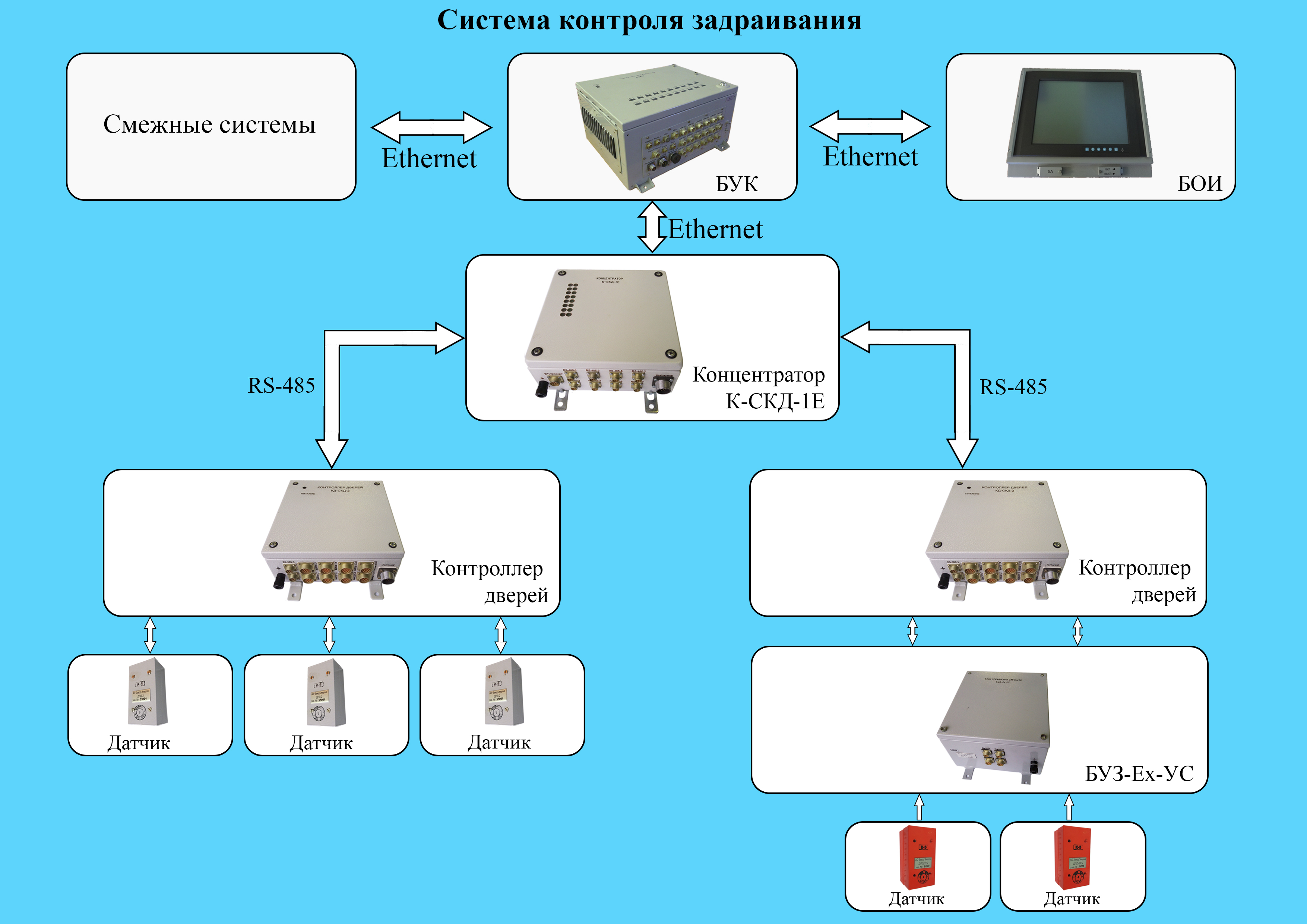

Система состоит из датчиков, отслеживающих положение задраек дверей, контроллера дверей, осуществляющего прием и обработку сигналов, а также устройства отображения информации, на экран которого выводятся сообщения о состоянии задраек дверей и тревожные сообщения в случае их несанкционированного открытия.
Также система может применяться во взрывоопасных категориях помещений, при этом для контроля задраек устанавливаются взрывозащищенные датчики, дающие на выходе сигнал в соответствии со стандартом Namur, который позволяет получать информацию не только о срабатывании датчика, но и об обрыве или коротком замыкании в линии. Для преобразования сигнала Namur в сигнал уровня контроллера дверей, устанавливается преобразователь сигналов Namur в логический уровень.

Соответствие комплектующих изделий требованиям документов

• ГОСТ РВ 20.39.309-98
• Датчики соответствуют группам исполнения 2.1.1, 2.1.2, 2.1.3, 2.1.5 по ГОСТ РВ 20.39.304-98, причем для групп 2.1.1, 2.1.2, 2.1.3 возможно исполнение датчиков для взрывоопасных категорий помещений.
